Modelagem e Representação do Espaço: Transformando 3D em 2D
A Pergunta Fundamental
Para compreender a modelagem e representação do espaço, devemos ter a ideia do que é o espaço? Respondendo esta pergunta poderíamos a partir daí começar o estudo da modelagem e representação no espaço.
Espaço -> O espaço é tudo que existe no mundo físico. Cada objeto, cada dimensão, cada posição no universo existe em três dimensões: comprimento (X), largura (Y) e altura (Z).
Gaspar Monge e a Geometria Descritiva
A modelagem do espaço surgiu desde a antiguidade quando arquitetos e engenheiros precisavam planejar construções. Mas foi Gaspar Monge, um matemático francês do século XVIII, quem revolucionou esta prática.
Monge desenvolvia fortificações militares e se deparou com um problema crítico: como comunicar a forma tridimensional de uma estrutura complexa usando apenas papel e tinta? Uma forticação não poderia ser construída apenas com uma ideia. Era necessário transformar algo que existe em 3D em representações 2D que pudessem ser compreendidas e reproduzidas com precisão.
Monge criou o que chamamos de Geometria Descritiva — um sistema matemático de projeção que permite representar qualquer objeto tridimensional através de vistas ortográficas em um plano bidimensional.

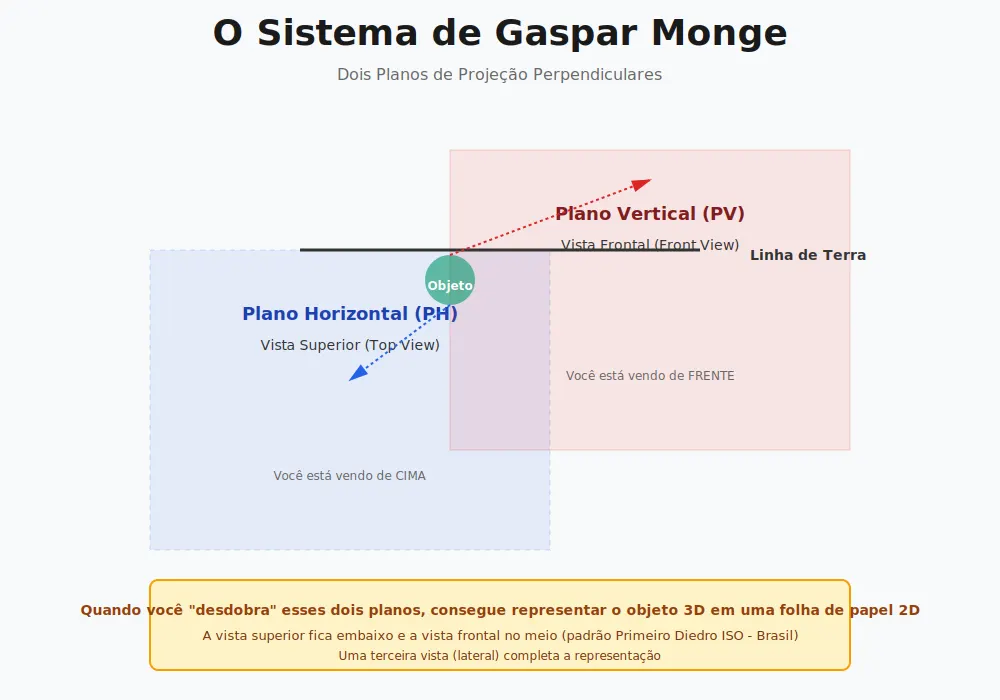

O Princípio de Monge: Dois Planos de Projeção
O sistema de Monge funciona assim:
- Plano Vertical (PV): onde você vê o objeto de frente (vista frontal)
- Plano Horizontal (PH): onde você vê o objeto de cima (vista superior)
Esses dois planos se intersectam em uma linha chamada linha de terra. Quando você "desdobra" esses planos, consegue representar o objeto tridimensional em uma folha de papel 2D.
Representando 3D em 2D: O Desafio Central
A grande questão é: como representar a profundidade de um objeto em uma superfície plana?
Existem três maneiras principais:
1. Vistas Ortográficas (Projeção Cilíndrica)
São as mais usadas em desenho técnico porque preservam as dimensões reais do objeto.
- Vista Frontal: você está vendo o objeto de frente
- Vista Superior: você está vendo de cima
- Vista Lateral: você está vendo de um lado
- Vista Inferior: você está vendo de baixo

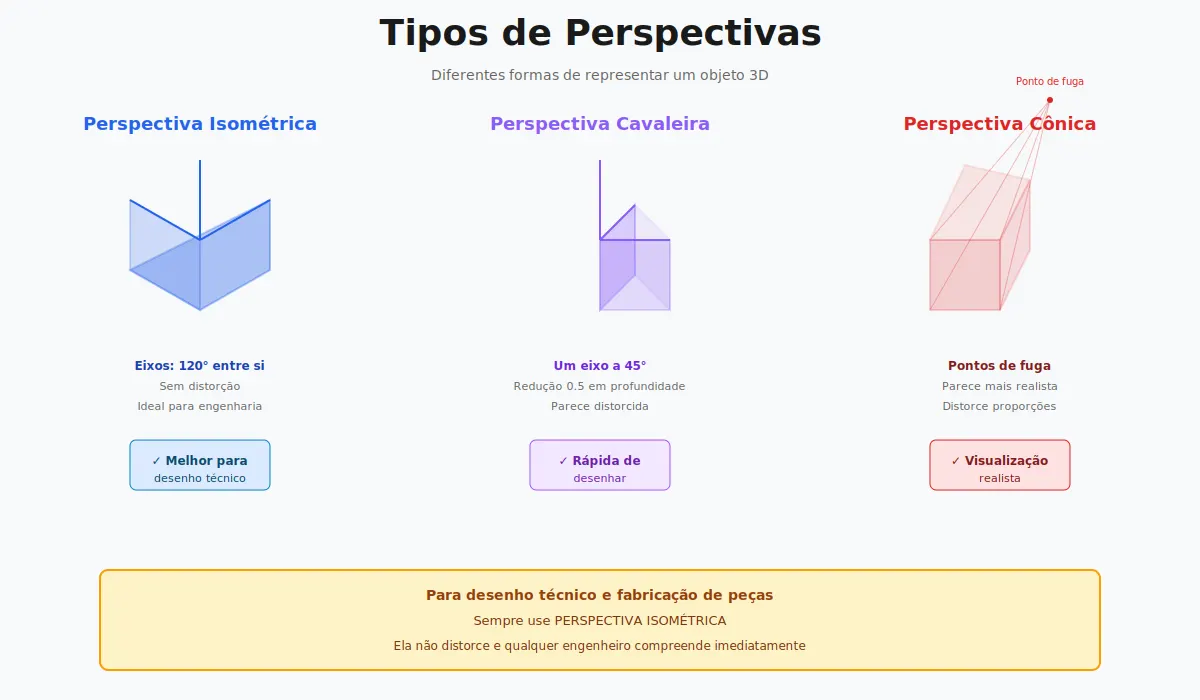

2. Perspectivas (Projeção Cônica)
Tentam imitar como o olho humano vê o objeto, criando ilusão de profundidade.
Perspectiva Isométrica: três eixos iguais a 120°, sem distorção (ideal para engenharia) Perspectiva Cavaleira: um eixo recuado a 45°, com redução de profundidade Perspectiva Cônica: simula visão natural, com pontos de fuga
3. Projeção Axonométrica
Simplificação da perspectiva para fins técnicos.
Identificando a Posição no Espaço
Quando você olha uma vista ortográfica, cada linha, cada dimensão comunica exatamente onde o objeto está e qual é seu tamanho.
Exemplo com nosso Conector Metálico:
O conector tem dois componentes:
- Componente 1 (Tampa): 30mm (comprimento) × 30mm (largura) × altura (determinada pela vista frontal)
- Componente 2 (Base com furos): 25mm (comprimento) × 18mm (largura) com 10 furos cilíndricos de Ø3.0mm
Quando você vê a vista superior, vê os 10 furos distribuídos em duas linhas. Quando vê a vista frontal, vê a altura. Quando vê a vista lateral, vê a profundidade.
Combinando as vistas, seu cérebro reconstrói a forma 3D completa do objeto.
Normas ABNT NBR: A Linguagem Técnica Padronizada
Para que qualquer engenheiro, em qualquer país, compreenda o desenho, existem normas. No Brasil, usamos a ABNT (Associação Brasileira de Normas Técnicas).
Normas Principais para Desenho Técnico:
NBR 10067 - Princípios gerais de representação em desenho técnico
- Define como organizar as vistas
- No Brasil, usamos o Primeiro Diedro (ISO): vista superior fica embaixo, vista frontal no meio, vista lateral à direita
NBR 10126 - Dimensionamento em desenho técnico
- Define como colocar as medidas
- As dimensões devem estar claras e sem ambiguidade
- Cada linha tem significado: linha contínua = aresta visível, linha tracejada = aresta oculta

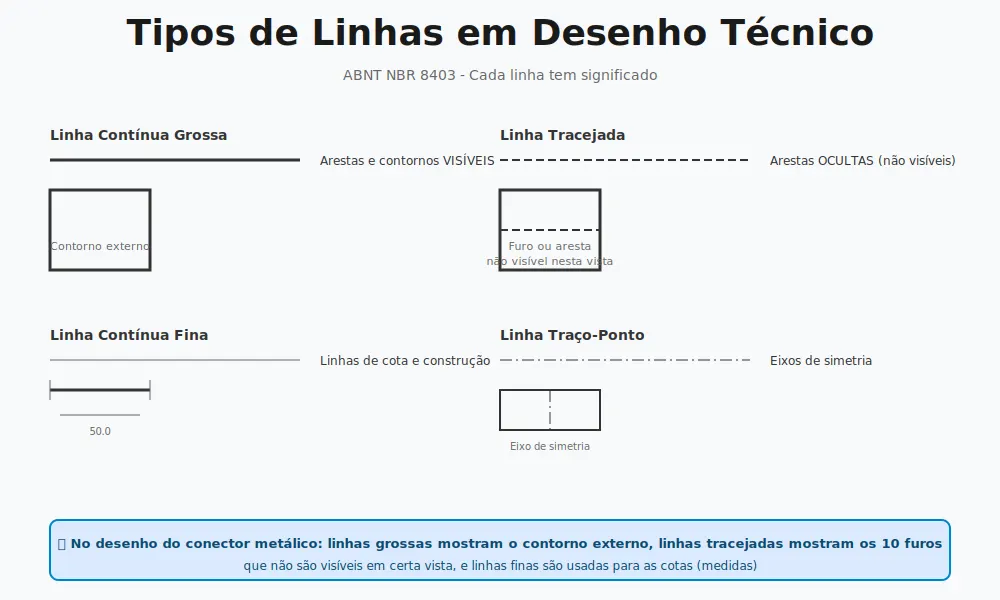

NBR 8403 - Aplicação de linhas em desenhos técnicos
- Linha contínua grossa: arestas visíveis
- Linha contínua fina: linhas de construção, linhas de cota
- Linha tracejada: arestas ocultas ou furos não visíveis naquela vista
- Linha traço-ponto: linhas de simetria, eixos
Exemplo Prático: O Conector Metálico
Vamos descrever como representar o conector metálico (dois componentes) em desenho técnico seguindo normas ABNT.
Componente 1: Tampa Superior
- Formato: retangular com cantos retos
- Dimensões: 30.0mm × 30.0mm
- Material: Alumínio Jateado
- Características: superfície lisa, sem furos
Componente 2: Base com Furos
- Formato: retangular
- Dimensões externas: 25.0mm × 18.0mm
- Altura: 14.0mm (conforme vista frontal)
- Características: 10 furos cilíndricos de Ø3.0mm distribuídos em duas linhas (5 furos cada)
- Aberturas laterais: para encaixe/conexão
- Material: Alumínio Jateado

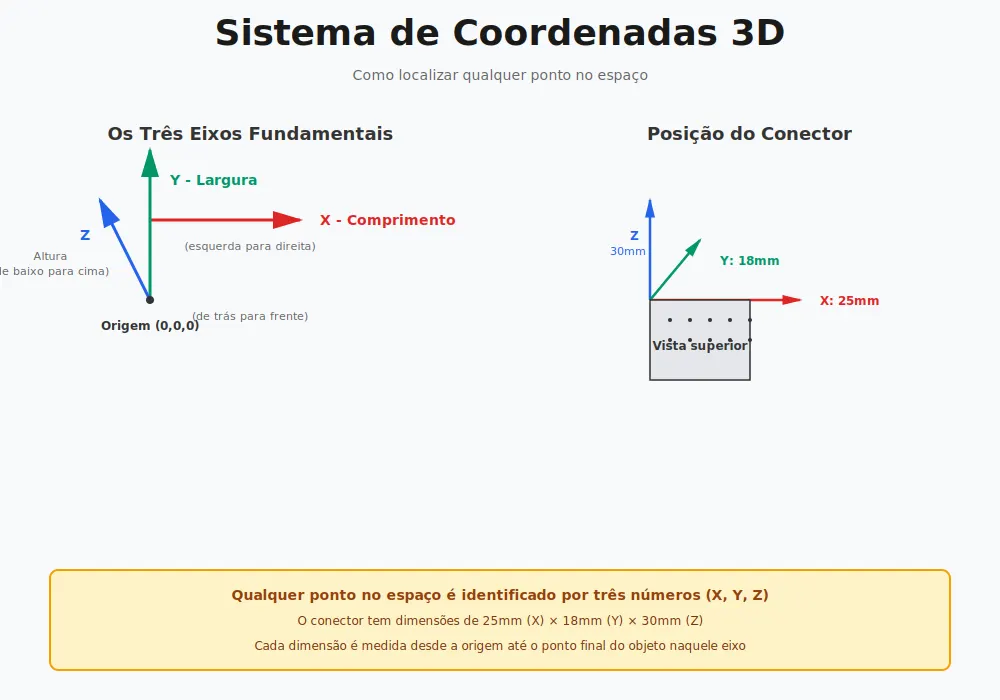

Sistema de Coordenadas 3D
Qualquer ponto no espaço é identificado por três números (X, Y, Z):
- X: Comprimento (esquerda para direita)
- Y: Largura (de trás para frente)
- Z: Altura (de baixo para cima)
O conector tem dimensões de 25mm (X) × 18mm (Y) × 30mm (Z).
Cada dimensão é medida desde a origem até o ponto final do objeto naquele eixo.

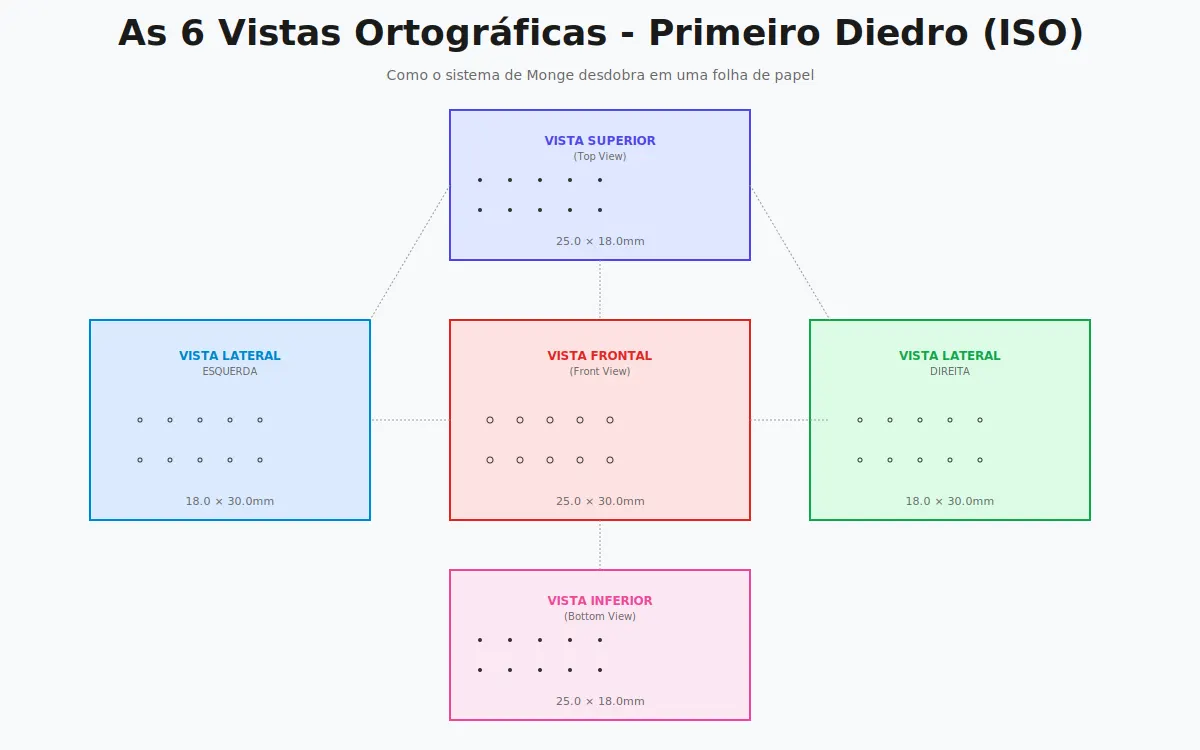

As Vistas Ortográficas do Conector
Vista Superior (Top View)
Nesta vista você enxerga:
- Os dois componentes desencaixados
- Os 10 furos da base em perspectiva (dois pontos por furo)
- Dimensões: 25.0mm de comprimento, 18.0mm de largura (com 1.5mm de margem)
- Norma ABNT: título "VISTA SUPERIOR (TOP VIEW) 1:1 SCALE" com seta indicando direção
Vista Frontal (Front View)
Nesta vista você enxerga:
- O componente 1 (tampa) em primeiro plano
- O componente 2 (base) em segundo plano
- A altura total: 30.0mm
- As aberturas laterais de 10.0mm de altura
- Os furos aparecem como círculos completos
- Norma ABNT: dimensões com cotas completas, linhas contínuas para o que se vê, linhas tracejadas para o que está atrás
Vista Lateral Direita (Right Side View)
Nesta vista você enxerga:
- A profundidade do objeto: 30.0mm
- A altura de cada componente
- Os furos como círculos (vistos de perfil)
- Norma ABNT: título em inglês quando em padrão ISO, seta indicando de qual lado foi visto
Vista Lateral Esquerda (Left Side View)
Simetria da vista lateral direita, mostrando o outro lado do objeto.
Vista Inferior (Bottom View)
Nesta vista você enxerga:
- A distribuição dos 10 furos de cima para baixo
- As dimensões: 25.0mm × 18.0mm
- Possíveis rebaixos ou características na base
Vista Isométrica Explodida
Mostra os dois componentes separados em perspectiva isométrica, facilitando a visualização da montagem.
Passo a Passo: Da Ideia à Peça Manufaturada
1. Concepção do Projeto
- Definição da função: "conector metálico para dois componentes"
- Especificação de material: alumínio jateado (escolha por leveza e corrosão)
- Dimensões aproximadas baseadas em necessidade funcional
2. Modelagem 3D
- Criação em software CAD (Computer-Aided Design)
- Definição exata de cada dimensão
- Posicionamento dos 10 furos cilíndricos
- Verificação de interferências e encaixes
3. Geração de Vistas Ortográficas
- Extração automática das 6 vistas padrão
- Ajuste de escalas (neste caso, 1:1 - tamanho real)
- Posicionamento segundo norma ABNT (Primeiro Diedro ISO)
4. Aplicação de Dimensões (Cotas)
Segundo NBR 10126, cada dimensão é colocada:
- Fora do objeto, com linhas auxiliares finas
- Medidas em milímetros (mm)
- Sem unidade (subentendido mm)
- Exemplo: 25.0, 18.0, 30.0 (dimensões principais)
- Furos especificados: Ø3.0 (símbolo Ø + diâmetro)
5. Especificação de Material e Acabamento
No desenho ABNT, deve constar:
- Material: Alumínio Jateado
- Processo de fabricação: Usinagem (fresagem para os furos)
- Acabamento: Jateado (textura áspera para melhor aparência)
6. Fabricação
- Matéria-prima: chapa de alumínio
- Processo 1: corte das dimensões principais (25×18mm e 30×30mm)
- Processo 2: furação (10 furos de 3.0mm de diâmetro com espaçamento preciso)
- Processo 3: fresagem das aberturas laterais
- Processo 4: jateamento da superfície (acabamento)
- Processo 5: montagem dos dois componentes (encaixe)
7. Qualidade
Verificação dimensional com:
- Paquímetro (medidas externas)
- Projetor de perfil (verificação de formas)
- Gabarito (verificação de furos)
Relação Entre Vistas: O Método de Monge
As vistas não são isoladas. Elas se relacionam através de linhas de chamada:
Se você traça uma linha vertical da vista superior até a vista frontal, a profundidade (Y) é a mesma em ambas.
Se você traça uma linha horizontal da vista frontal até a vista lateral, a altura (Z) é a mesma.
Cada linha, cada ponto em uma vista corresponde a uma linha ou ponto nas outras vistas.
Escala de Desenho
No nosso conector: Escala 1:1 significa que o desenho está no tamanho real.
Outras escalas comuns:
- 2:1 = duas vezes maior que o real (para peças pequenas)
- 1:2 = metade do tamanho real (para peças grandes)
- 1:10 = um décimo (para estruturas grandes)
A escala sempre é indicada conforme NBR 10067.
Cada Linha Tem Significado (NBR 8403)
No desenho do conector:
- Linhas contínuas grossas: arestas visíveis do objeto (contornos externos)
- Linhas contínuas finas: linhas de cota (as que medem), linhas de construção
- Linhas tracejadas: furos não visíveis naquela vista específica
- Linhas traço-ponto: eixos de simetria (quando há simetria)
Nada é feito ao acaso. Cada linha comunica informação.
Do Desenho à Realidade: Conclusão
O processo de modelagem e representação do espaço que Gaspar Monge inventou há 250 anos segue exatamente a mesma lógica hoje:
- Você tem um objeto tridimensional
- Você o vê de diferentes ângulos (vistas)
- Você registra cada vista em 2D
- Você dimensiona com precisão
- Você segue normas para que qualquer pessoa compreenda
- Um fabricante usa seu desenho para criar a peça real
O conector metálico que você está vendo existe porque alguém desenhou as suas vistas ortográficas, seguindo ABNT NBR, permitindo que uma máquina CNC entendesse exatamente onde fazer os 10 furos.
Isto é modelagem e representação do espaço em ação.
Referências
ABNT (Associação Brasileira de Normas Técnicas). NBR 10067 - Princípios gerais de representação em desenho técnico. Rio de Janeiro, 2023.
ABNT (Associação Brasileira de Normas Técnicas). NBR 10126 - Dimensionamento em desenho técnico. Rio de Janeiro, 2023.
ABNT (Associação Brasileira de Normas Técnicas). NBR 8403 - Aplicação de linhas em desenhos técnicos. Rio de Janeiro, 2023.
BRODIE, K. B. Descriptive Geometry and Engineering Graphics. Springer, 2012.
CUNHA, Gaspar Monge. Géométrie Descriptive (Geometria Descritiva). 1794. [Obra histórica que fundou os princípios da representação técnica]
FRENCH, Thomas E.; VIERCK, Charles J. Desenho Técnico e Tecnologia Gráfica. Editora Globo, 2005.
MACHADO, Álvaro. Geometria Descritiva. McGraw-Hill, 2009.
MICELI, Maria T.; PEREIRA, Anísio C. Desenho Técnico Básico. Editora UFRGS, 2010.
Autor: Cassio L. Freires Souza
Disciplina: Modelagem e Representação do Espaço
Instituição: Universidade Veiga de Almeida
Data: Agosto de 2025
Trabalho de Referência: Desenho Técnico - Conector Metálico (Dois Componentes) - Material: Alumínio Jateado
